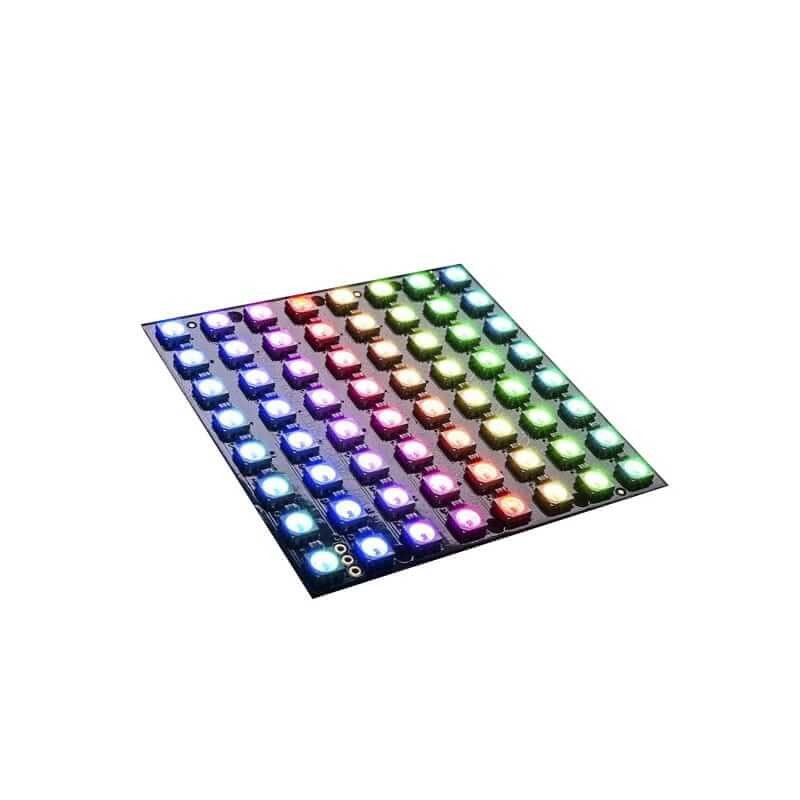

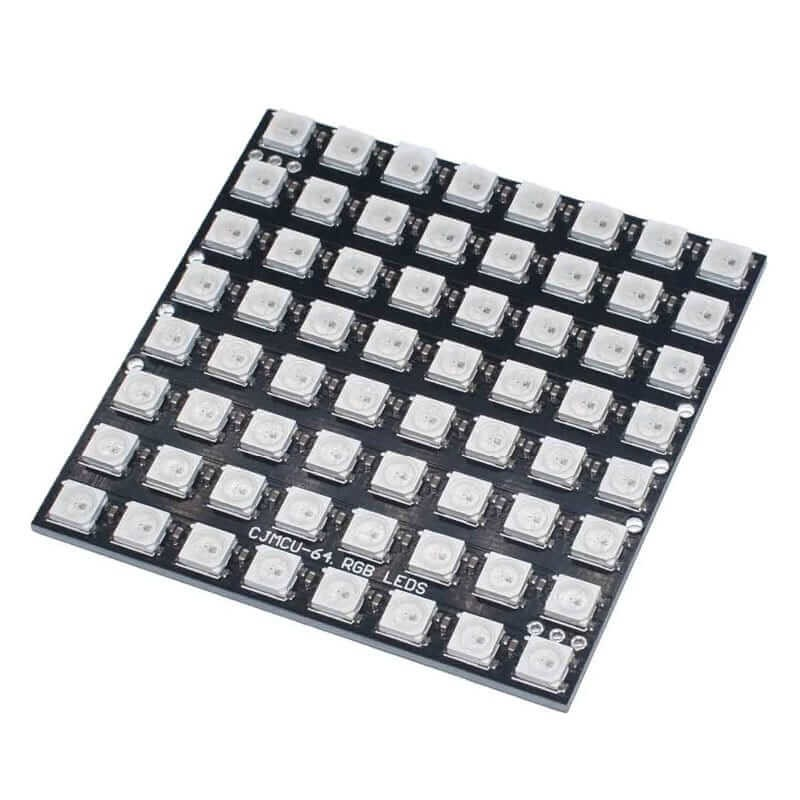

Neopixel Matriz 8×8 CJMCU WS2812 5050 RGB LED

Neopixel Matriz 8×8 WS2812 es un arreglo de 64 leds tipo 5050 RGB cada led puede ser controlado individualmente mediante comunicación serial en cascada por medio de tarjetas de desarrollo: Arduino, Esp8266, ESP32, etc.

Los leds Neopixel son utilizado en diversos proyectos de electrónica aplicados por ejemplo en sistemas de representación visual y control de iluminación entre otras aplicaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Chip Principal: WS2812
• Voltaje de alimentación: 5V
• Consumo: 18mA por pixel
• Corriente de consumo: 1A a 2A (máximo)
• Número de leds: 6
• Tipo de LED: 5050 (RGB)
• Dimensiones: 65 mm x 65 mm x 3mm
• Frecuencia de escaneo: > 400 Hz/S
• Taza de actualización: 30 frames /segundo
• Transceptor de datos: hasta 800 Kbps

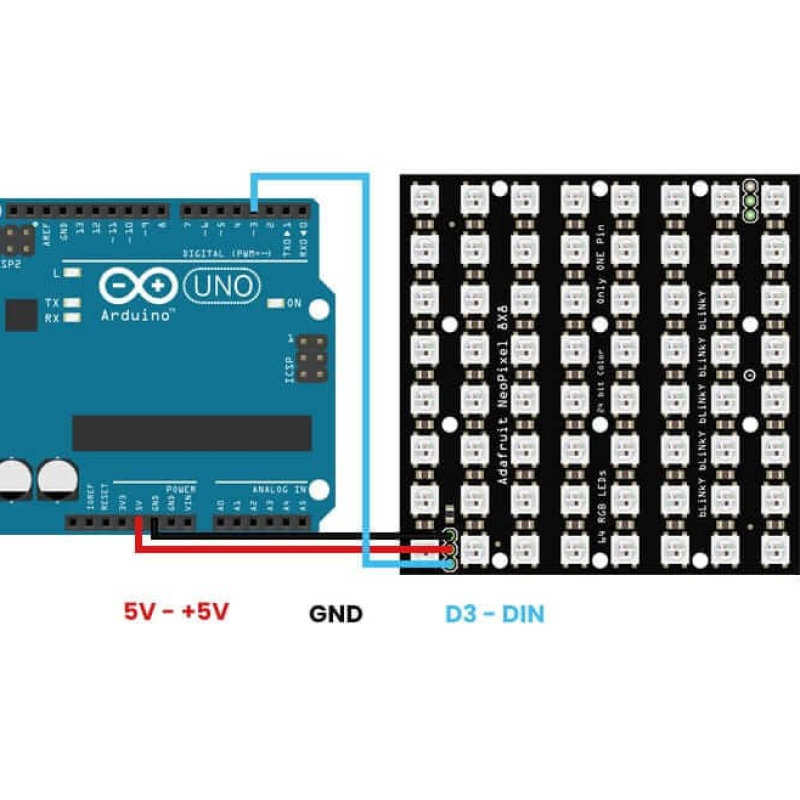

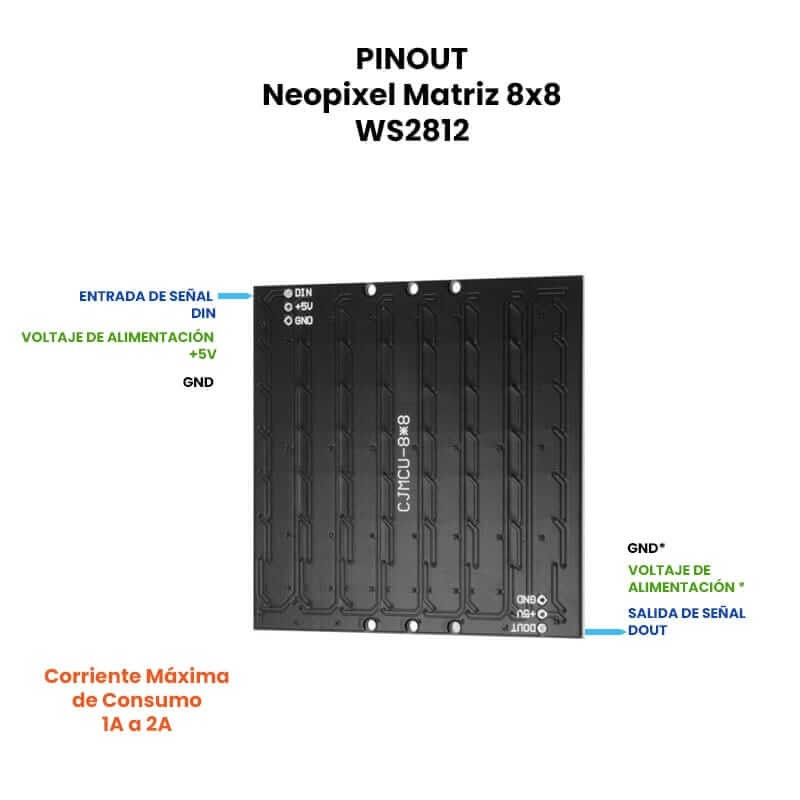

• Pines:
  • Entrada de datos digitales :DIN
  • Salida de datos digitales :DOUT
  • Alimentación:+5V
  • GND
• Los LEDs suelen funcionar con una señal de datos de nivel TTL (5 V) pero también funciona con una salida microcontrolador de 3.3 V. Sin embargo, 5V es mejor.
• Si tienes más paneles, instálelos en paralelo.
• Utilice siempre un capacitor de 1000 µf (incl.) en paralelo con la alimentación.
• No active y desactive la alimentación cuando los paneles estén conectados porque los picos de tensión
  podrían dañar los LEDs.
• Esta matriz puede llegar a consumir de 1 a 2A dependiente la cantidad de pixeles encendidos. Se recomienda una buena fuente de alimentación!
• No utilice el Arduino(5V) para alimentar mas de un panel a máxima potencia de iluminación, ya que estos paneles utilizan demasiada corriente para el regulador de la Arduino. Podría dañarla placa Arduino al hacer esto.
• Se generará mucho calor si se utilizan muchos paneles a intensidad luminosa máx. Si fuera el caso, utilice un ventilador, disipador de calor, etc.) para aumentar la duración de vida de los paneles.

• ¿Cómo funciona?

  Los 3 bytes almacenados corresponden a cada uno de los 256 valores que puede tomar cada color RGB del led, por tanto disponemos de 256(R)x256(G)x256(B) = 16.777.216 colores por pixel.
