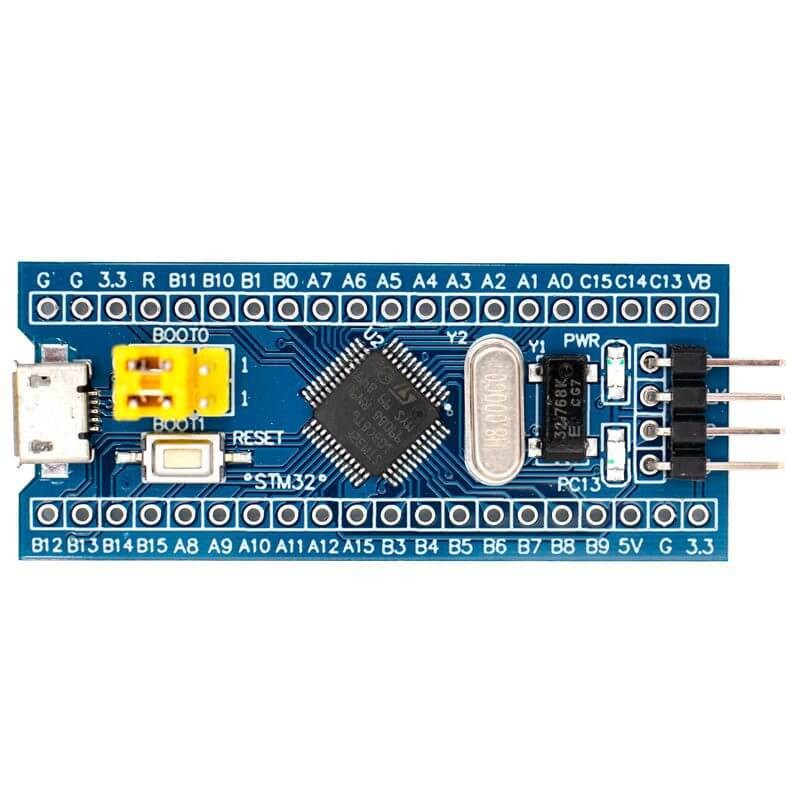

STM32F103C8T6 Tarjeta de Desarrollo Cortex M3

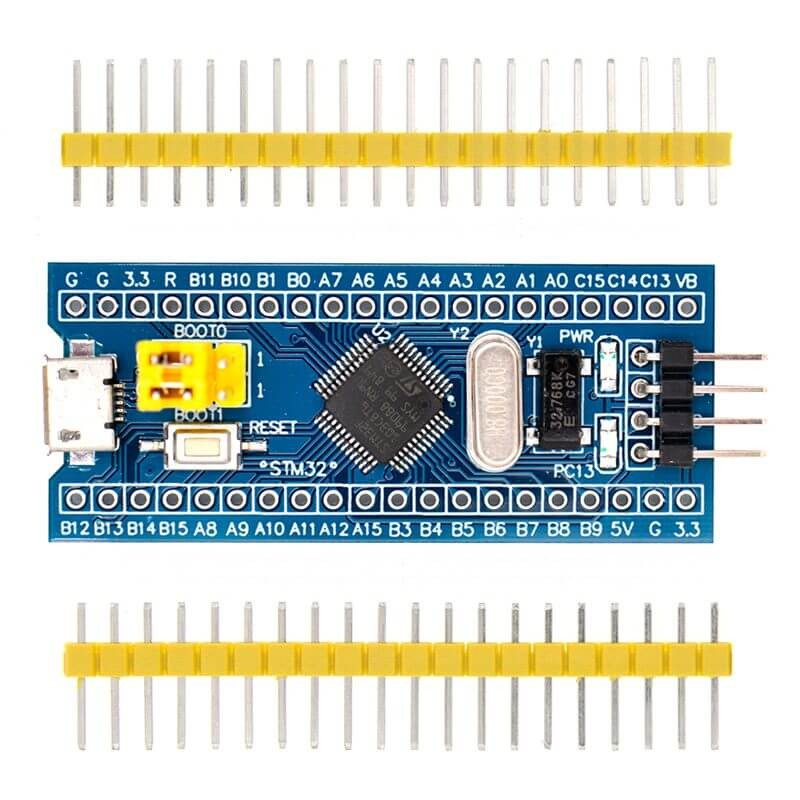

arjeta STM32 es una placa desarrollo llamada Blue Pill, es de bajo costo que  incorpora el núcleo RISC de 32 bits ARM®Cortex-M3 de alto rendimiento, esta tarjeta es adecuada para iniciar proyectos  sobre el microcontrolador STM32. Viene con terminales header´s macho – macho que podrás soldar tu mismo.

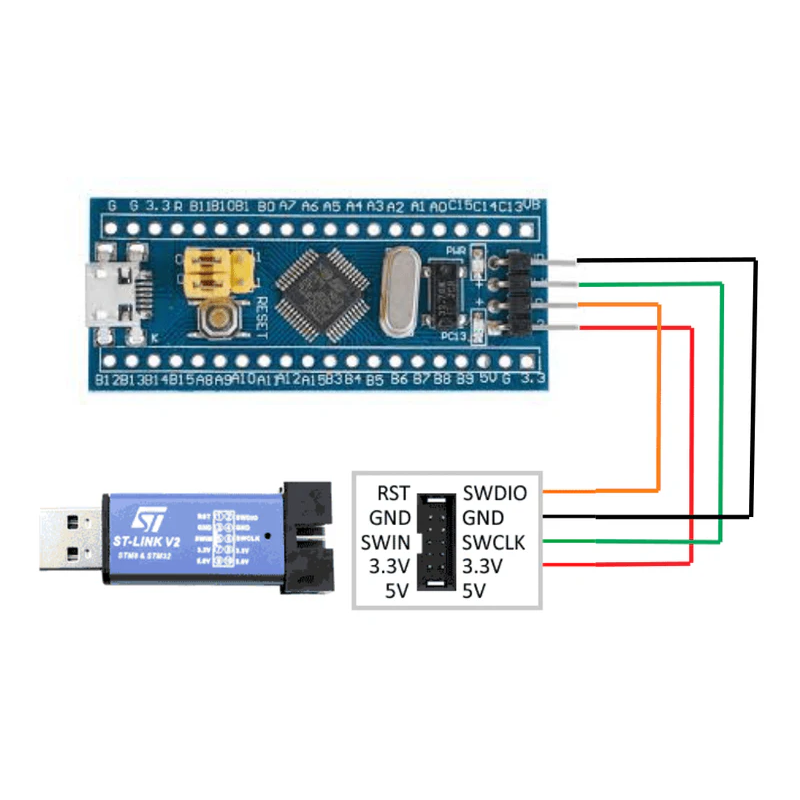

STM32F103C8T6 es un microcontrolador muy potente y con CPU de 32 bits, puede superar fácilmente a Arduino UNO en rendimiento. Para programar esta placa tienes que utilizar un programador ST-LINK V2  ya que esta placa no lo incorpora un programador, necesita de un externo, hay distintas formas de programarlo ya sea con IDE de STM32 Utility o incluso con Arduino IDE.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Tarjeta STM32F103C Blue Pill
• Modelo: STM32F103C
• Dimensiones: 23mm x 53mm
• Color PCB: Azul
• Alimentación de voltaje:
  • Cualquier pin + 3.3V: (+ 3.3V)
  • Cualquier pin + 5V: (+ 5V)
  • Conector MicroUSB: (+ 5V)
• Voltaje Lógico IO: 3.3 V
• Procesador de núcleo ARM® Cortex®-M3
• Software de programación: SW4STM32, ARDUINO IDE, Mbed, STM32 Utility
• Firmware precargado: Bootloader para programar con STLINK
• Tamaño de núcleo 32-bits
• Entradas/salidas Digitales: 37
• Canales PWM:12
• Entradas ADC: 10 canales  A/D de 12Bits
• Conectividad CAN, I²C, IrDA, LIN, SPI, UART/USART, USB
• Periféricos DMA, control de motor por PWM, PDR, POR, PVD, PWM, sensor de temp., WDT
• Frecuencia de trabajo de 72MHz.
•  Memoria:
  • Flash: 64 KB
  • SRAM: 20KB
