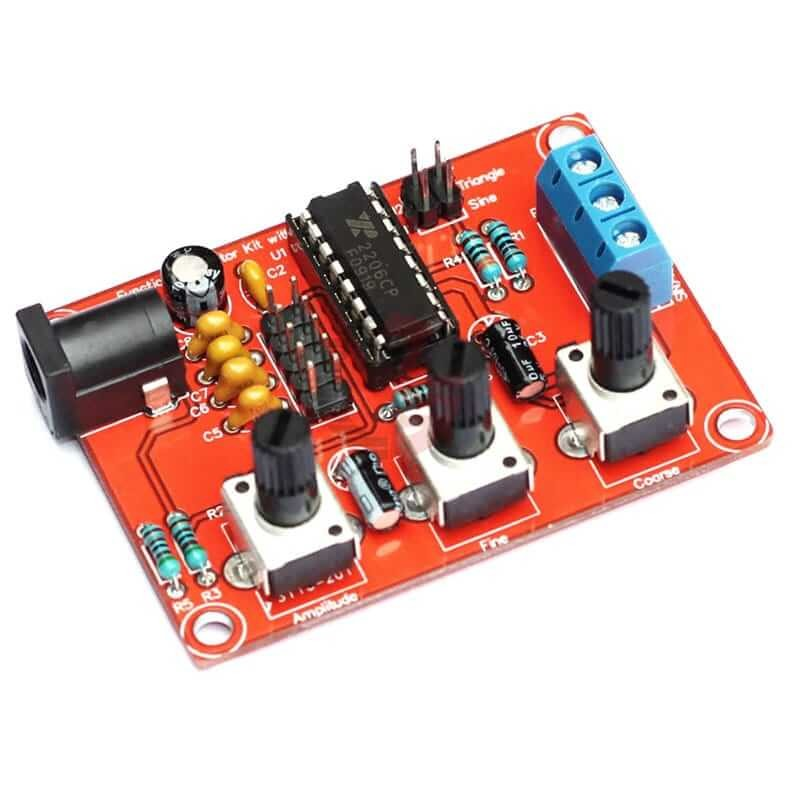

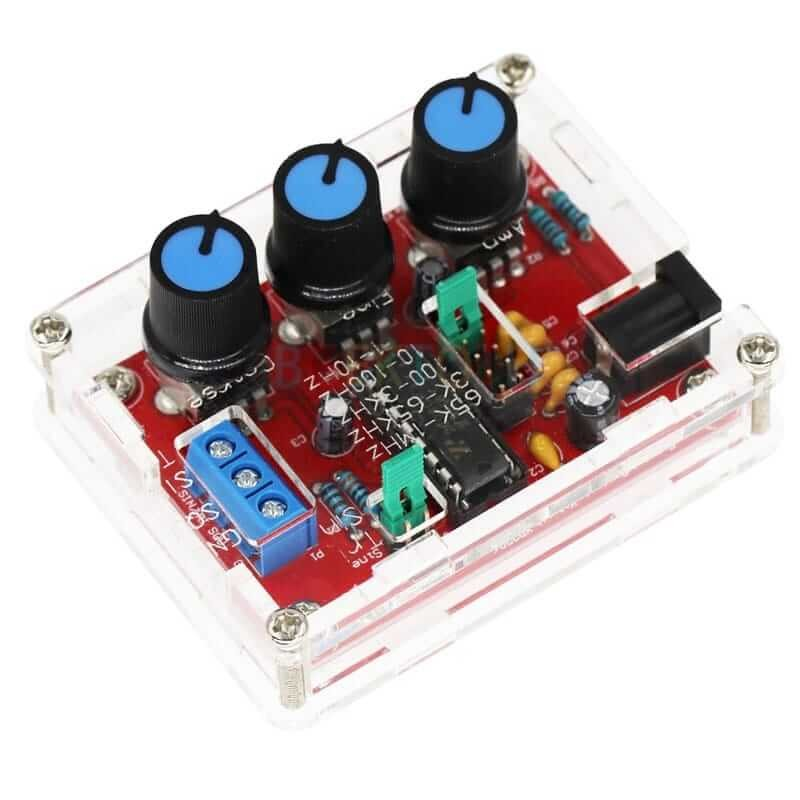

XR2206 Modulo generador de funciones de 1 a 1Mhz

Generador de señal de función XR2206, 1Hz-1MHz, Kit DIY, generador de señal de salida sinusoidal/triángulo/cuadrado, Amplitud de frecuencia ajustable

Especificación:

Fuente de voltaje: entrada de 9-12 V CC

Formas de onda: cuadrada, sinusoidal y triángulo

Impedancia: 600 ohmios + 10%

Frecuencia: 1Hz - 1MHz

ONDA SÍNEA

Amplitud: 0 - 3 V con entrada de 9 V CC

Distorsión: Menos del 1% (a 1kHz)

Planitud: +0,05 dB 1 Hz - 100 kHz

ONDA CUADRADA

Amplitud: 8 V (sin carga) a entrada de 9 V CC

Tiempo de subida: Menos de 50 ns (a 1 kHz)

Tiempo de caída: Menos de 30 ns (a 1 kHz)

Simetría: Menos del 5% (a 1kHz)

ONDA TRIÁNGULO

Amplitud: 0 - 3 V con entrada de 9 V CC

Linealidad: Menos del 1% (hasta 100kHz) 10mA
